Projet Numéro 11
Construction d'une calèche en bois

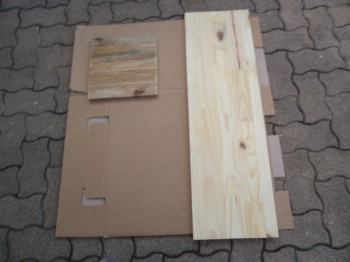

étape 1
Coupé 2 planches
Longueur : 1 mètres
Hauteur : 0, 40 mètres
puis
coupé 2 autres planches
Longueur : 0 , 45 mètres
Hauteur : 0 , 40 mètres

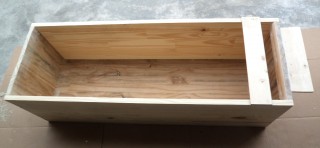

et voila le résultat sur la photo çi-dessous
.JPG)
étape Numéro 2

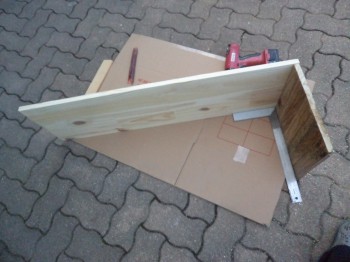

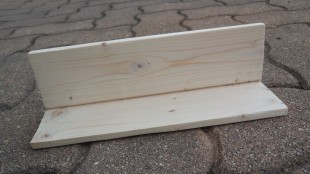

fixez un angle
.JPG)
.JPG)

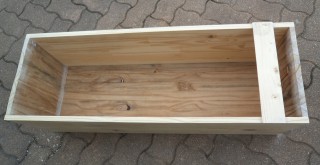

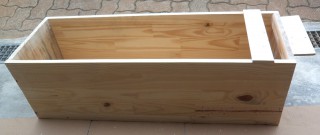

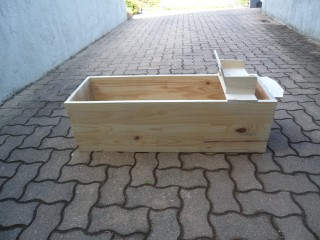

Assemblage du cadre
étape Numéro 3

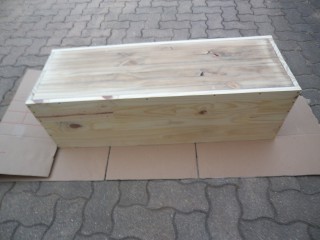

Réalisation du fond plus fixation
ponçage du bac intérieur et extérieur
étape Numéro 4

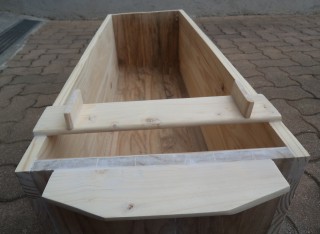

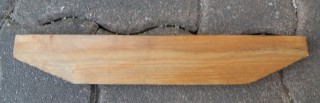

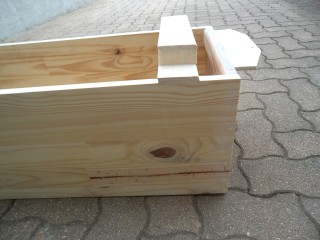

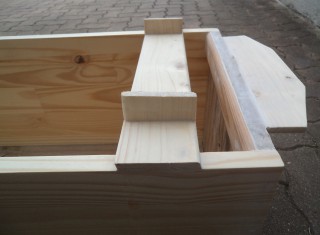

préparation plus fixation d'un support
vous saurez rapidement à quoi il sert

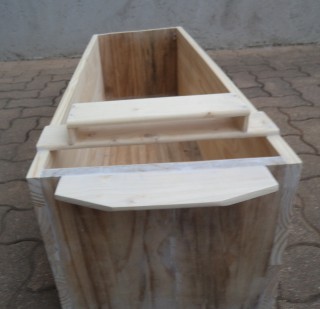

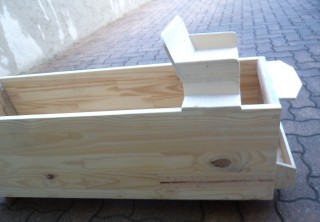

Réalisation de la première partie du support du siège

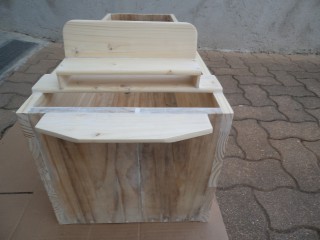

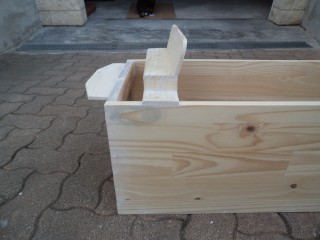

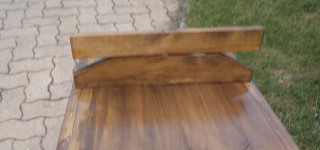

Réalisation du siège
fabrication des accoudoires
plus les fixés sur le siège

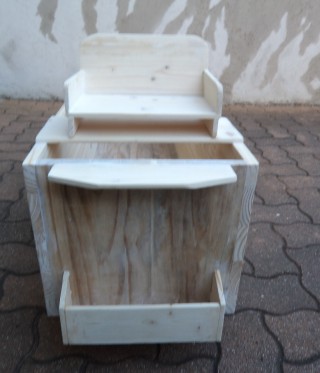

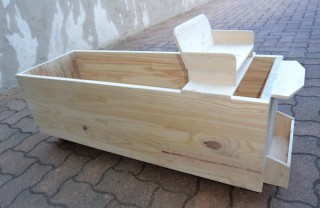

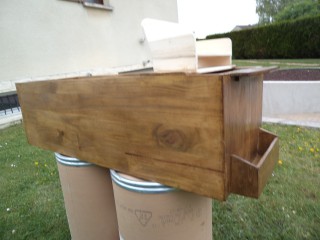

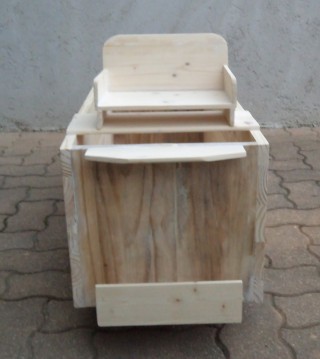

Fabrication d'un caisson de rangement
( la face avant et le fond du caisson )
1 étape
2 étape
Fixation de la première partie du caisson
Fabrication des 2 cotés du caisson
plus la pose

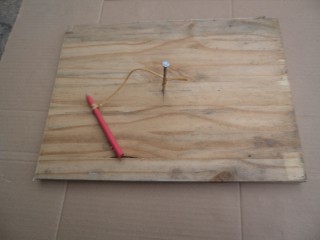

Tracé du cercle
de la première roue du chariot
étape 1
2 étape
A l'aide d'une perceuse j'ai fait des trous
à 2 minimètres du cercle
Puis j'ai fait la finition avec une rape à bois
et ensuite
j'ai pris du papier à poncé à grain fin ( pour la finition )
Voici ci dessous le gabarit que j'ai fait de la roue
étape 3
A l'aide du gabarit j'ai dessinée sur une planche en bois ( sapin )pour vous donnez
des découpes que je fais pour réaliser la roue
étape 4

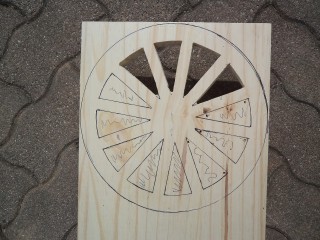

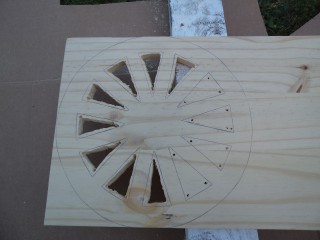

Jai commencée les découpes de la roue

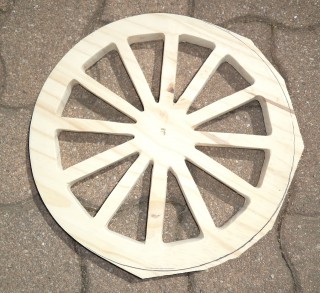

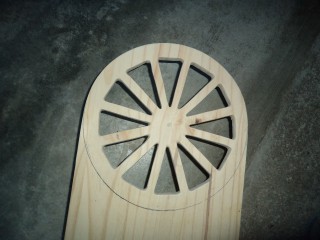

J'ai finis les découpes des rayons de la roue

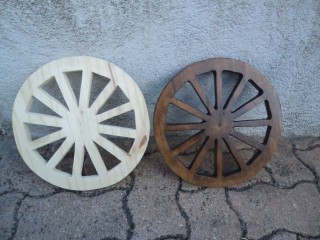

J'ai peint la première roue
J'ai fixée les 2 roues ensemble
Comme le chariot du à ça dimenssion fait du poid
Les roues supporteront le poid sans problème.

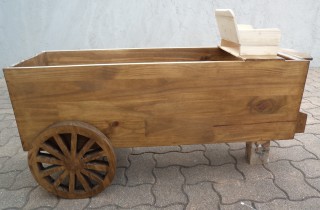

Jai peint le chariot sauf le siège
Je le ferais après

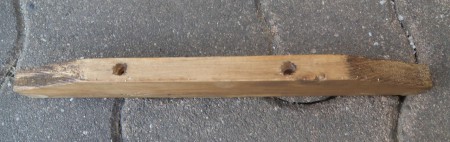

Le futur support des roues arrières du chariot

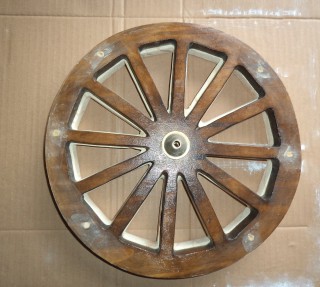

Voici ci-dessus les 2 roues assemblées
et l'axe au centre de la roue fixé
J'ai fixée la roue arrière sur son support

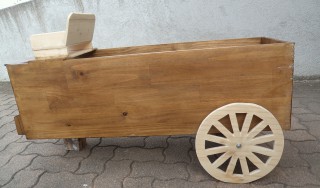

J'ai fixée le train arrière sur le chariot
Regardez la photo çi-dessus

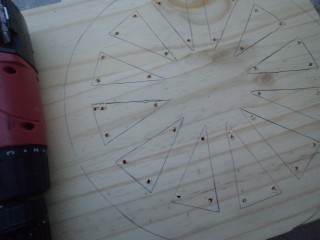

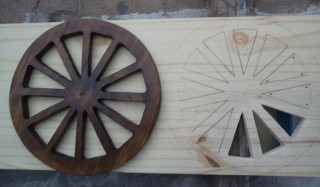

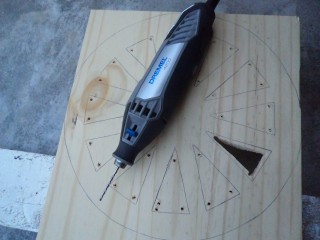

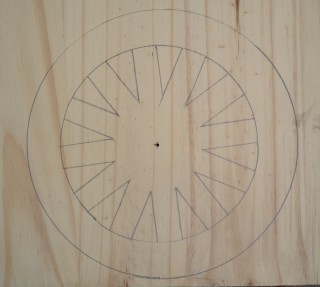

Voici le tracé de la deuxième roue
A chaque triangle les 3 points que vous voyez
je les ai percée avec ma perceuse

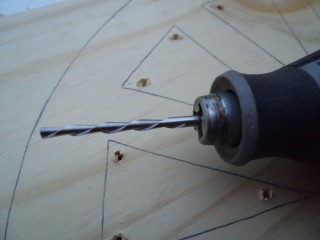

L'appareil que j'ai utilisée
s'appelle un Dremel
Il a une mèche spéciale
Les 3 points mon servis de guide pour le Dremel.
J'ai montée la roue sur le chariot
( pour l'entraxe entre le train arrière et la roue )
et c'est ok
Maintenant il me reste plus que à la démontée et à la peindre.

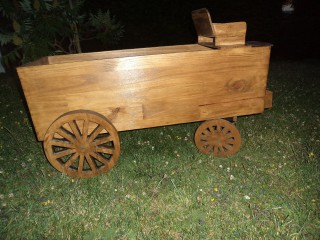

Le train arrière du chariot est presque terminé.

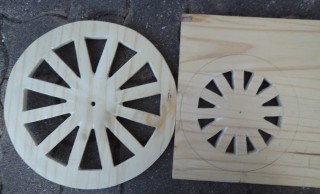

C'est le croquis que j'ai dessinée aujourd'hui.

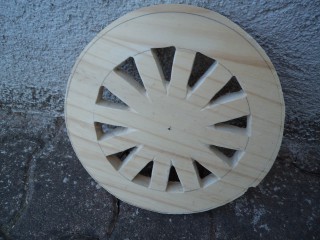

C'est la futur roue avant du chariot.
Elle est plus petite que la roue arrière du chariot

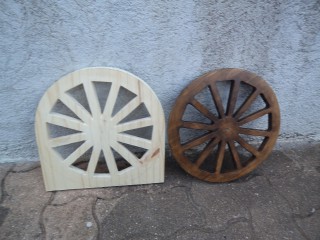

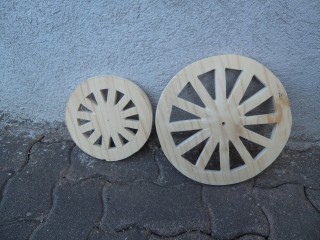

La roue coté gauche va à l'arrière du chariot
et la petite ira à l'avant du chariot
lorsque je l'aurais terminée.
Je n'ai pas terminée la roue.
il faut que je finisse le contour
j'ai plus de travail sur cette roue que les autres.
Le train avant sera différent du train arrière
J'ai commencée sont croquis.
Voici la première partie
du train avant
Les photos que j'ai mise ci-dessous
sont celle du train avant du chariot

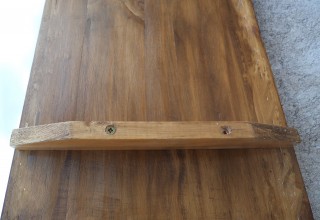

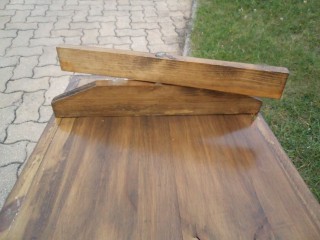

J'ai fabriquée un directionelle
Regardez

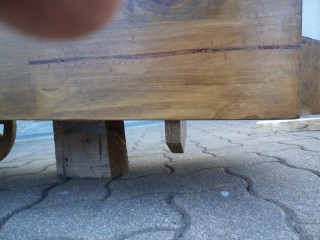

Cest l'un des freins des roues arrières
Et le voici fixé sur le chariot
sur le coté gauche de la roue.
